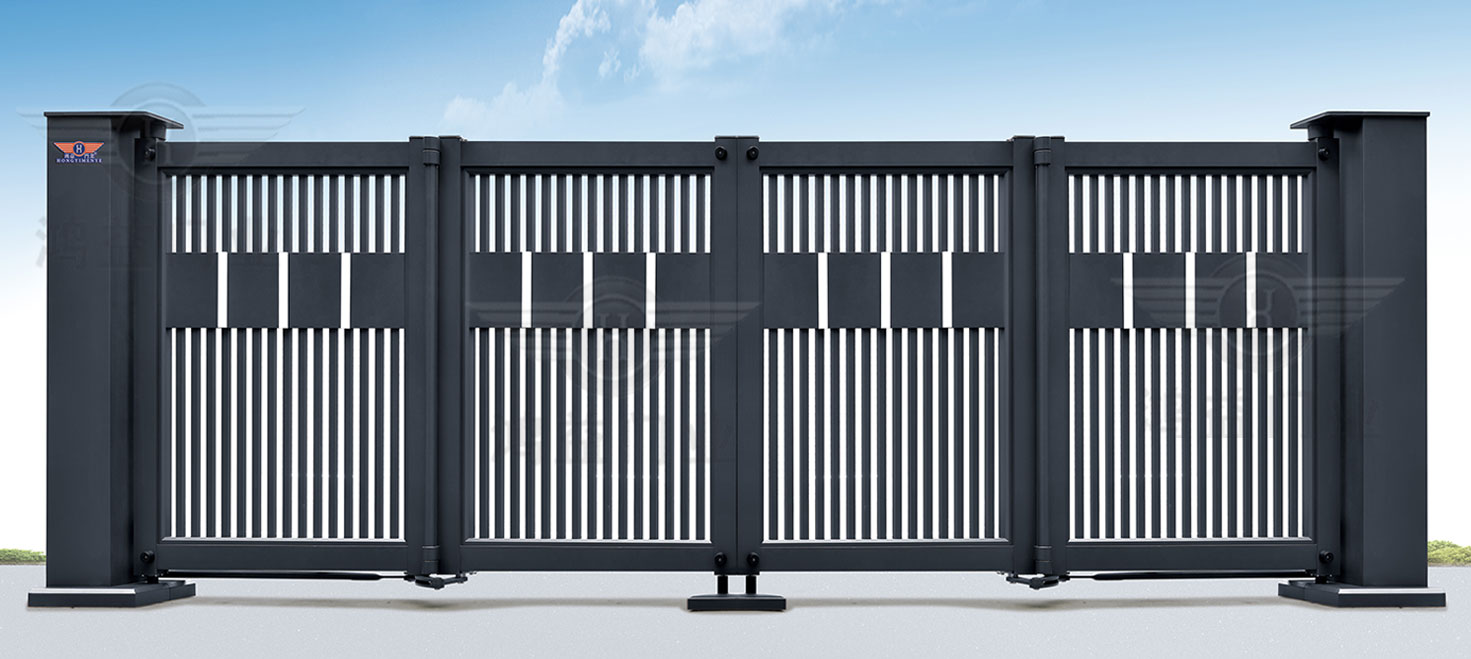

折叠门的结构及其工作原理

电动折叠门是指由各种信号控制自动启闭、并具备运行装置、感应装置及门体部件的总称。电动折叠门是用于车间厂房、仓库等地方的大门,常常在墙体洞口两侧和顶部空间位置不够的情况下,独特研制的一种新型门体,可分为四扇折叠,六扇折叠等多种形式。此门体具有 :手动、电动、遥控、防沙尘、耐腐蚀等性能。电动折叠门的发明给我们的生活带来很多方便,下面介绍一下它的分类、工作原理及主要特点。

电动折叠门结构原理

折叠自动门的种类按启闭形式分:可分为推拉门、平开门、折叠门和旋转门

1、推拉门:可细分为单开、双开、重叠单开、重叠双开和弧形门。弧形门门扇沿孤形轨道平滑移动,可分为半弧单向、半弧双向、全弧双向。为了大限度的拓宽入口幅度,有的推拉(套叠)自动门可作成在开启终点与固定扇重合后一道手动平开,也归纳为推拉自动门。

2、旋转门:可细分为有轴式、圆导轨悬挂式和展示区式等。

3、平开门:可细分为单扇单向、双扇单向、单扇双向和双扇双向。

4、折叠门:可细分为2扇折叠和4扇折叠。

二、电动折叠门的种类按门体材料分:有安全玻璃、不锈钢饰面、建筑铝合金型材、彩色涂层钢板、木材等,也可采用其它材料。用其组成的常见种类有无框玻璃自动门、不锈钢框玻璃自动门和铝合金框(刨光或氟碳喷漆)玻璃自动门。

三、电动折叠门原理:DZM—01型折叠门开门机传动装置由高质量的电机、齿轮、涡轮蜗杆减速机、直线轨道等机构组成,其主要零件均采用钢材,加工精度高,且均经过热处理,具有运转平稳,使用寿命长等优点。

工作时,电机驱动传动箱带动齿轮,齿轮带动上下两根齿条沿着相反方向做直线运动,齿条带动连杆,连杆带动转臂,转臂和门体连接,使门自由开启。

主要特点:

①超低压运行,工作电压150V时,输出功率就可达到50%以上,

180V时就可正常工作。

②电机内部设有过热保护器,电机连续运行后,温度达到额定值时,电机自动断电,进入保护状态。

③本机设有快速离合器,停电时只需将离合器手柄旋转90度,即可人力打开大门。

④整机运行稳定,停机惯性小,限位准确。
